Stellar AP1201H - Power over Ethernet (PoE)

Die „Power Source Equipment“-Funktion (PSE) des Stellar AP1201H hängt von der zur Verfügung stehenden PoE-Leistung des den AP1201H mit Strom versorgenden Switches ab.

Ist diese ausreichend (IEEE 802.3at), dann wird der rot gekennzeichnete Ethernet Port 3 auf der Untersseite des AP1201H automatisch mit PoE-Strom versorgt. Die orange leuchtende PSE-LED leuchtet, abhängig davon ob ein Gerät mit PoE-Strom versorgt wird.

Die LEDs (Status & PSE) unterliegen natürlich weiterhin der übergeordneten LED-Steuerung. Wenn festgelegt wird, dass die LEDs nicht leuchten sollen - bleiben beide ausgeschaltet.

Bilder/Screenshots

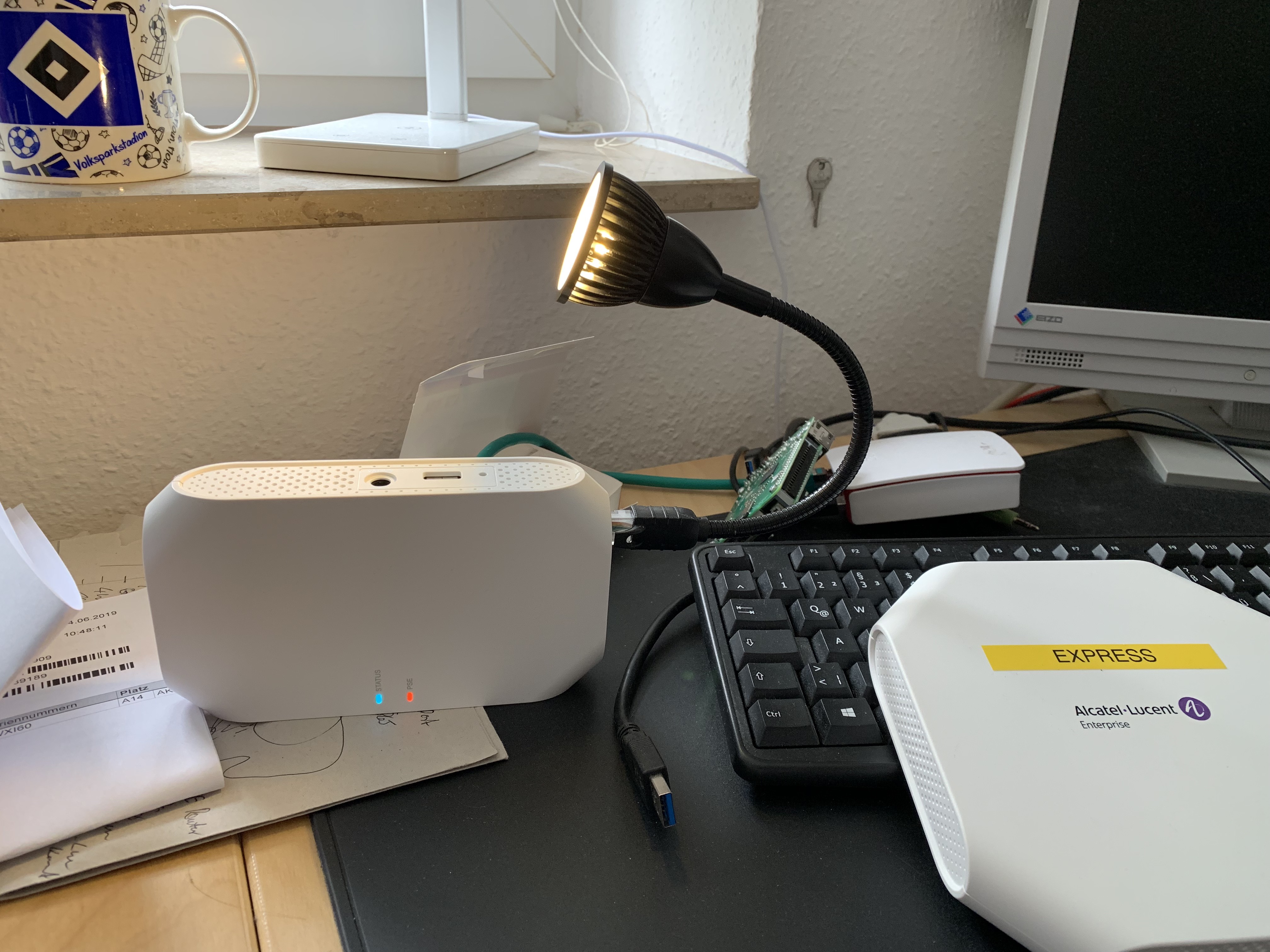

Betrieb eines IP-Telefons

(PSE LED leuchtet)

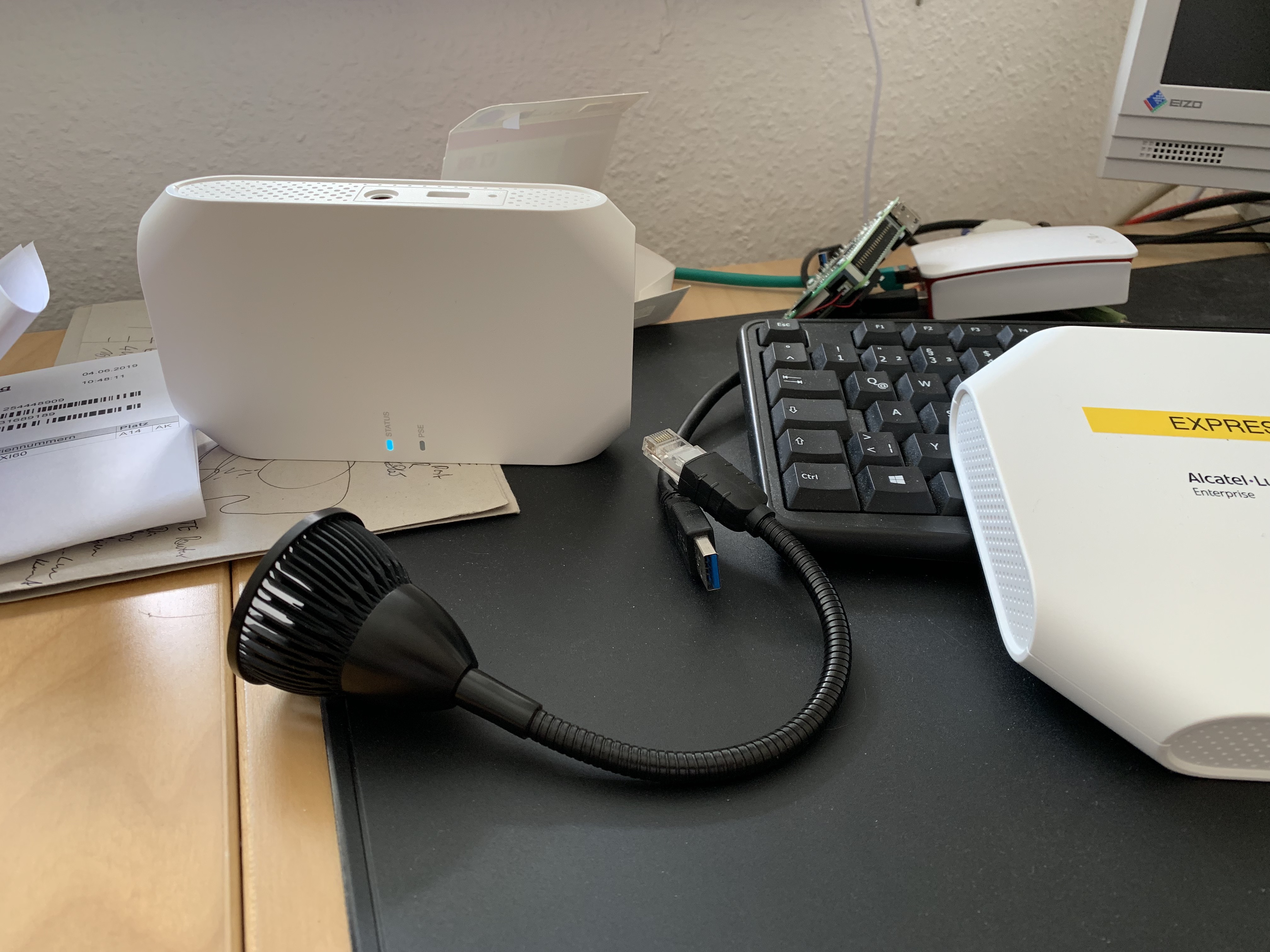

Betrieb einer PoE-Lampe

(PSE LED leuchtet)

Betrieb ohne angeschlossenes Gerät

(PSE LED leuchtet nicht)

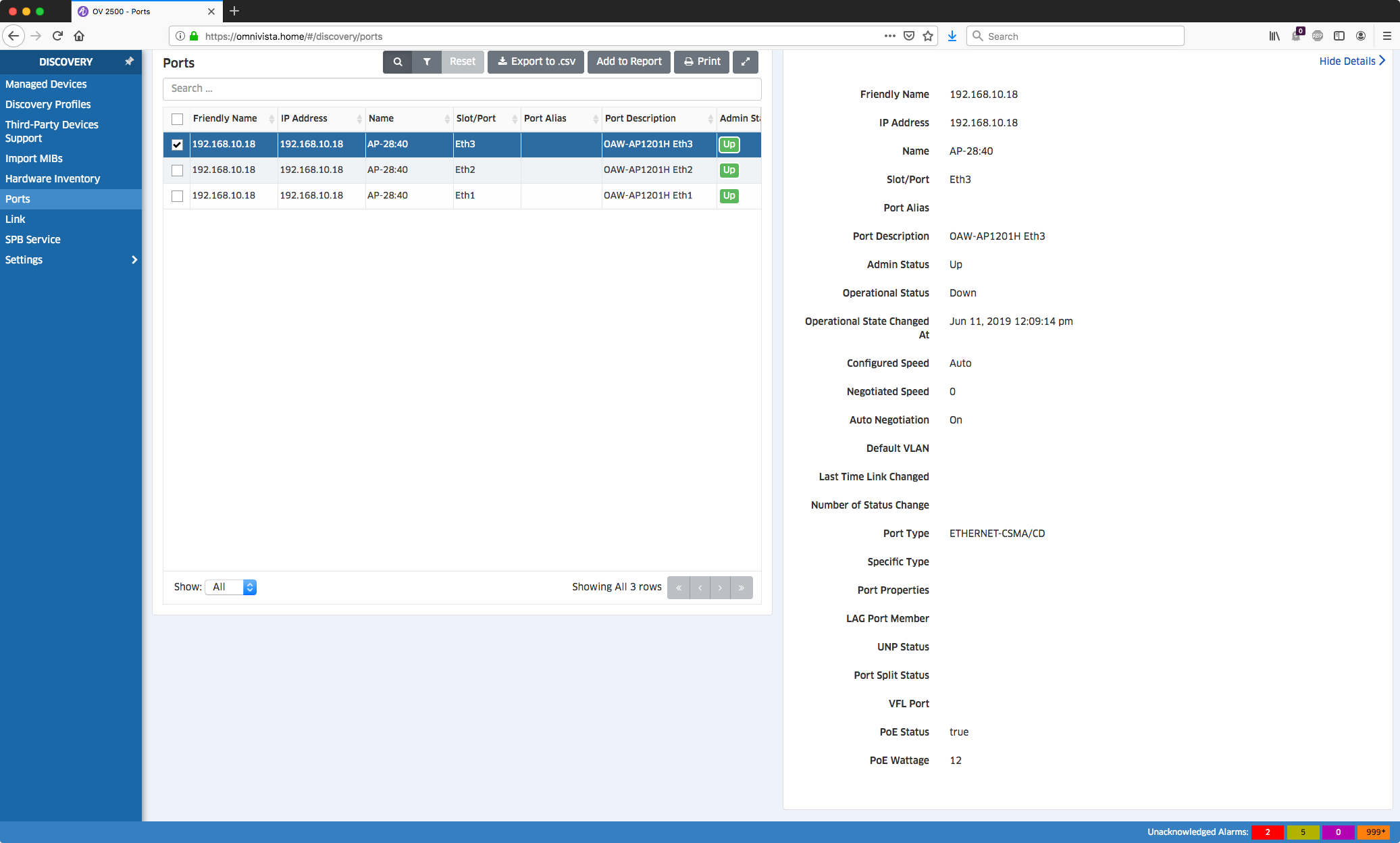

Ansicht in OmniVista 2500 v4.3R3

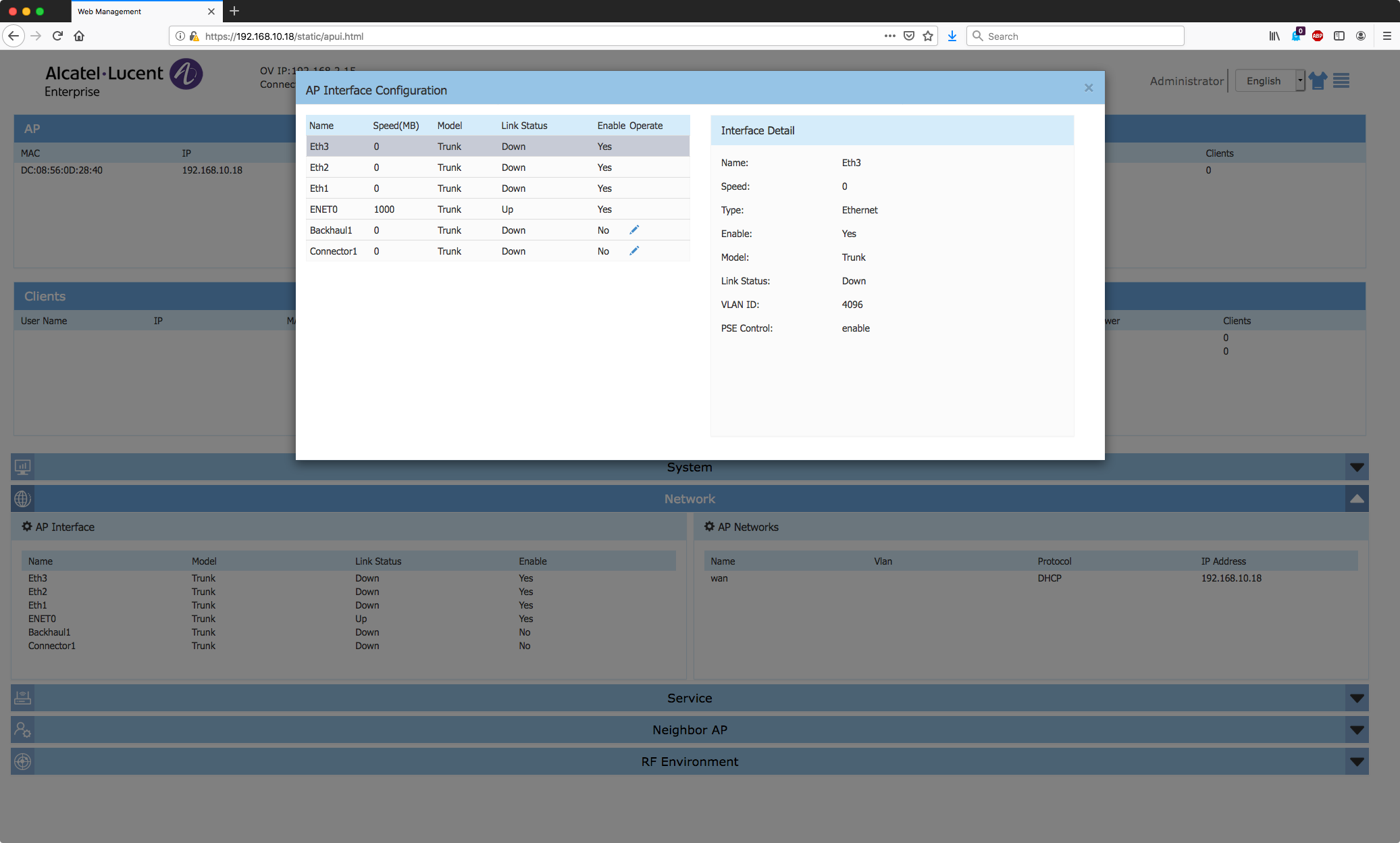

Ansicht im Stellar AP1201H APUI

Ausgaben des OmniSwitch 6450-P10

show lanpower 1

Der Stellar AP1201H steckt auf Port 7 (Slot/Port: 1/7).

OS6450-P10-> show lanpower 1
Port Maximum(mW) Actual Used(mW)   Status    Priority   On/Off    Class
----+-----------+---------------+-----------+---------+--------+-------
  1     31000         6700       Powered On     Low      ON        4
  2     31000            0       Powered Off    Low      OFF       -
  3     31000            0       Powered Off    Low      OFF       -
  4     31000            0       Powered Off    Low      OFF       -
  5     31000         4400       Powered On     Low      ON        3
  6     31000            0       Powered Off    Low      OFF       -
  7     31000         7100       Powered On     Low      ON        4
  8     31000            0       Powered Off    Low      OFF       -

Slot 1 Max Watts 120
18.2 Watts Actual Power Consumed
101.8 Watts Actual Power Remaining
120 Watts Total Power Budget Available
1 Power Supplies Available

show lldp remote-system

OS6450-P10-> show lldp remote-system
...
Remote LLDP Agents on Local Slot/Port 1/7:

    Chassis dc:08:56:0d:28:40, Port dc:08:56:0d:28:40:
      Remote ID                   = 72,
      Chassis Subtype             = 4 (MAC Address),
      Port Subtype                = 3 (MAC address),
      Port Description            = Alcatel-Lucent Enterprise OAW-AP1201H eth0-4094,
      System Name                 = OmniAccess Stellar OAW-AP1201H,
      System Description          = Alcatel-Lucent Enterprise OAW-AP1201H 3.0.5.2060,
      Capabilities Supported      = Bridge WLAN AP Router Station Only,
      Capabilities Enabled        = Bridge WLAN AP Router,
      MED Device Type             = Network Connectivity,
      MED Capabilities            = Capabilities | Power via MDI-PD(33),
      MED Extension TLVs Present  = Network Policy| Inventory
...

Austausch per LLDP zwischen OmniSwitch & Stellar AP1201H: lldp-exchange-omniswitch-stellar-ap.pcapng.zip
