Der OmniVista 2500 Advanced Quarantine Manager (AQM) bietet eine zentrale Möglichkeit um auf Sicherheitsmeldungen zu reagieren. In diesem Artikel wird exemplarisch anhand einer Fortinet Log-Meldung gearbeitet, es können aber einfach eigene Einträge für beliebige Systeme hinterlegt werden (dafür müssen nur die Log-Meldungen/SNMP-Traps empfangen werden können). Die Log-Meldungen werden dann einfach über reguläre Ausdrücke (Regular Expressions, auch „Regexp“) ausgewertet.

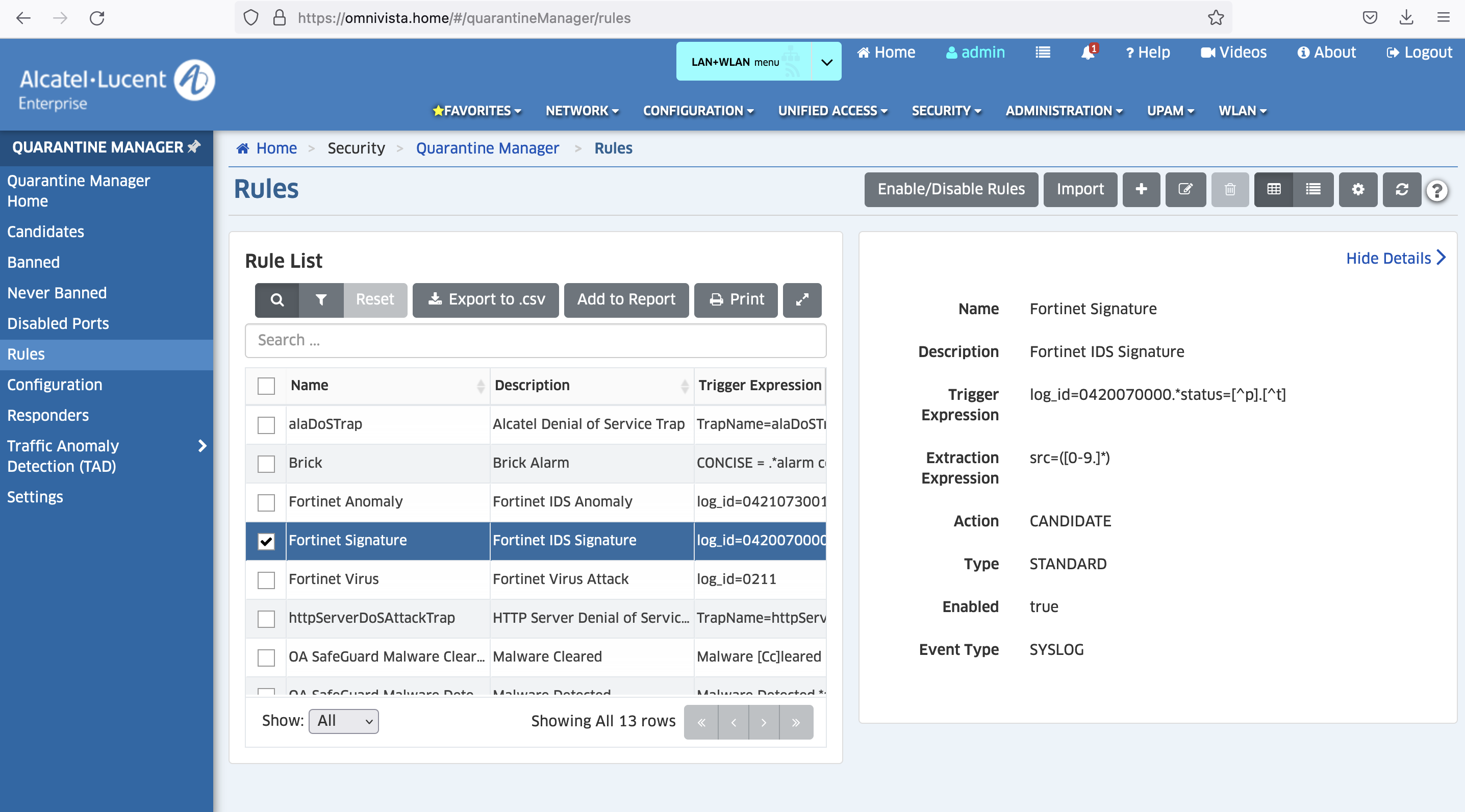

• Auswahl des Eintrags „Fortinet Signature“
• Aktivieren über Klick auf „Enable/Disable Rules“

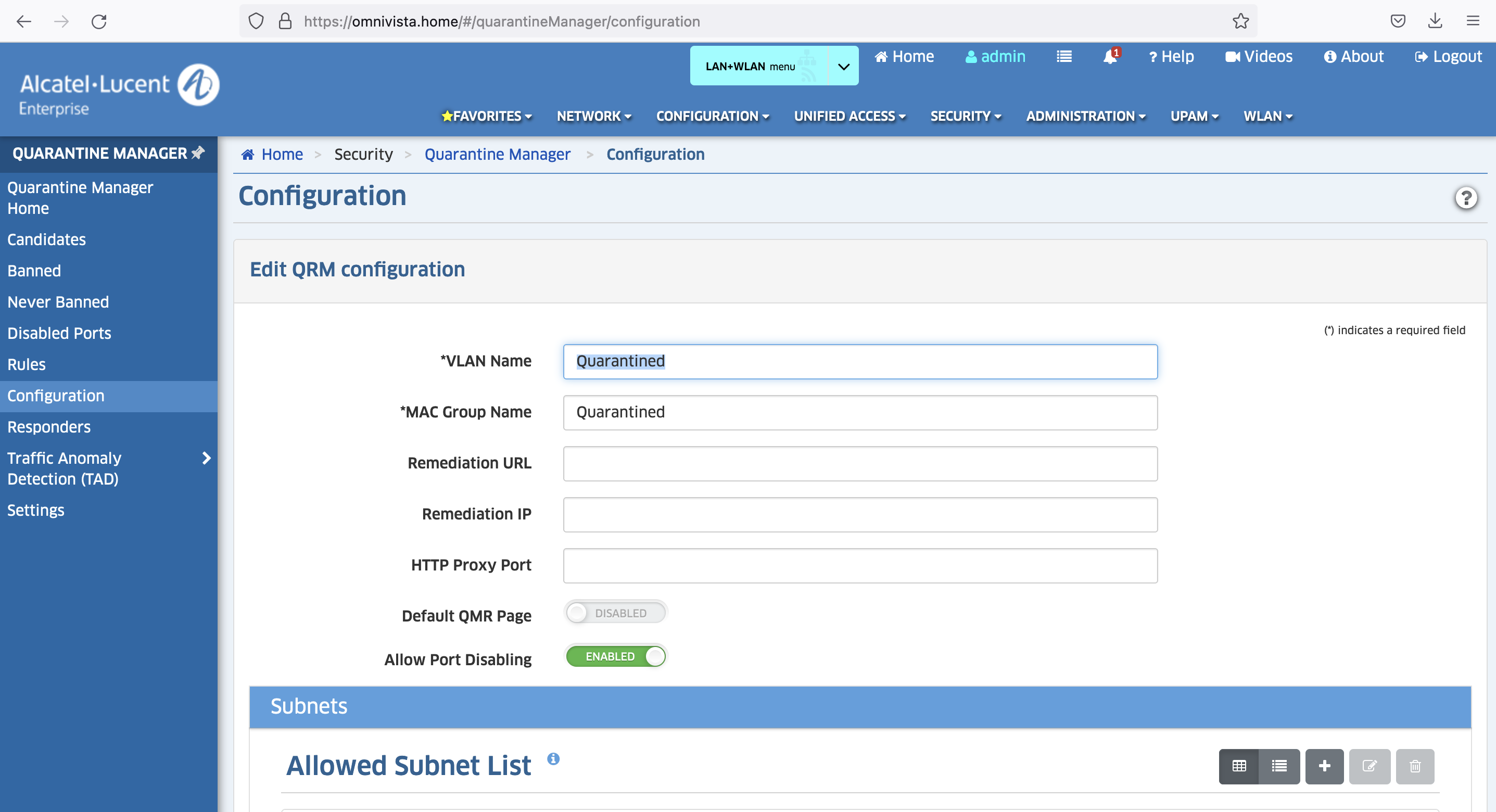

• Damit Ports deaktiviert werden können, muss „Allow Port Disabling“ in der Konfiguration aktiviert und abgespeichert werden (diese Konfiguration muss dafür nicht auf Switches ausgerollt werden!)

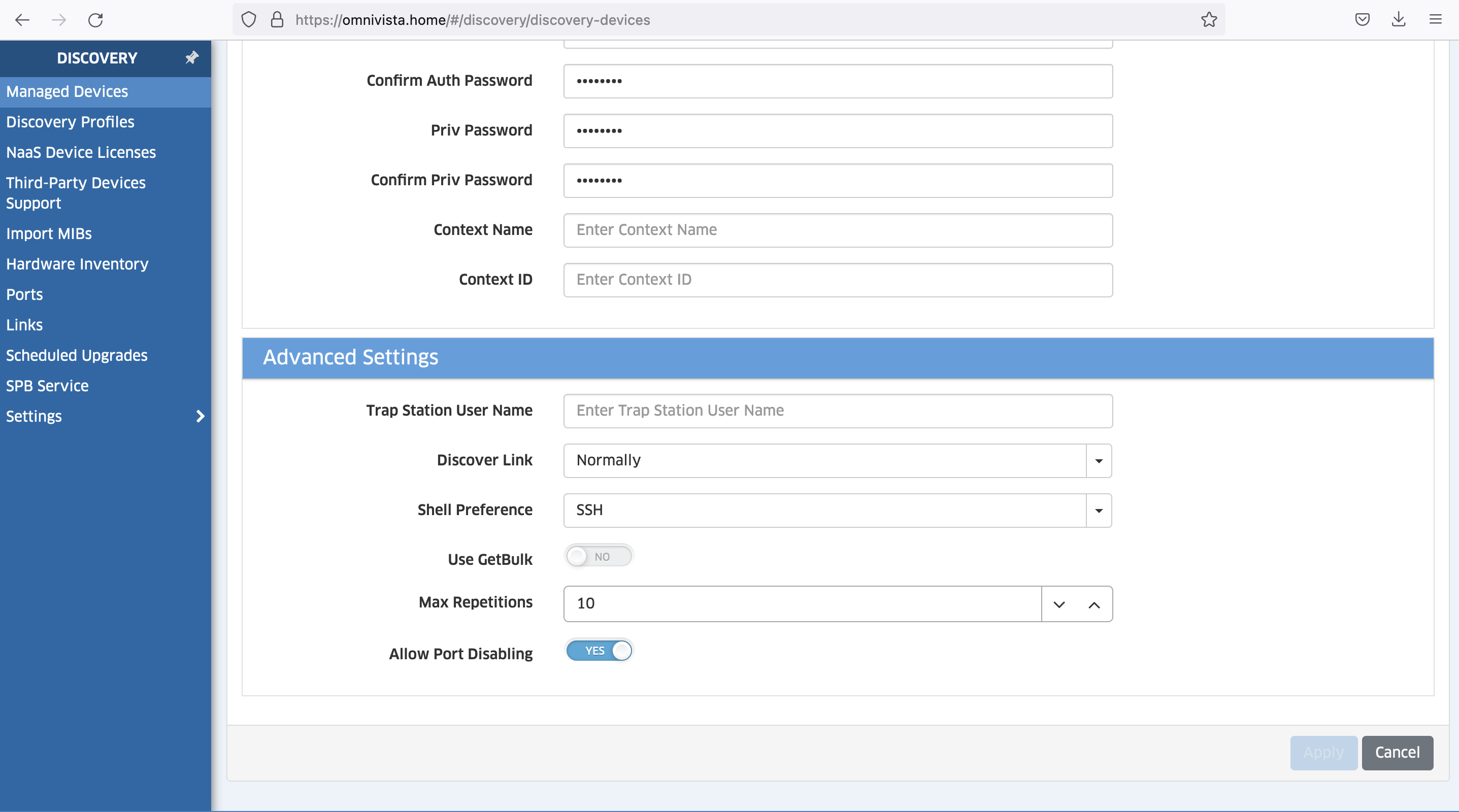

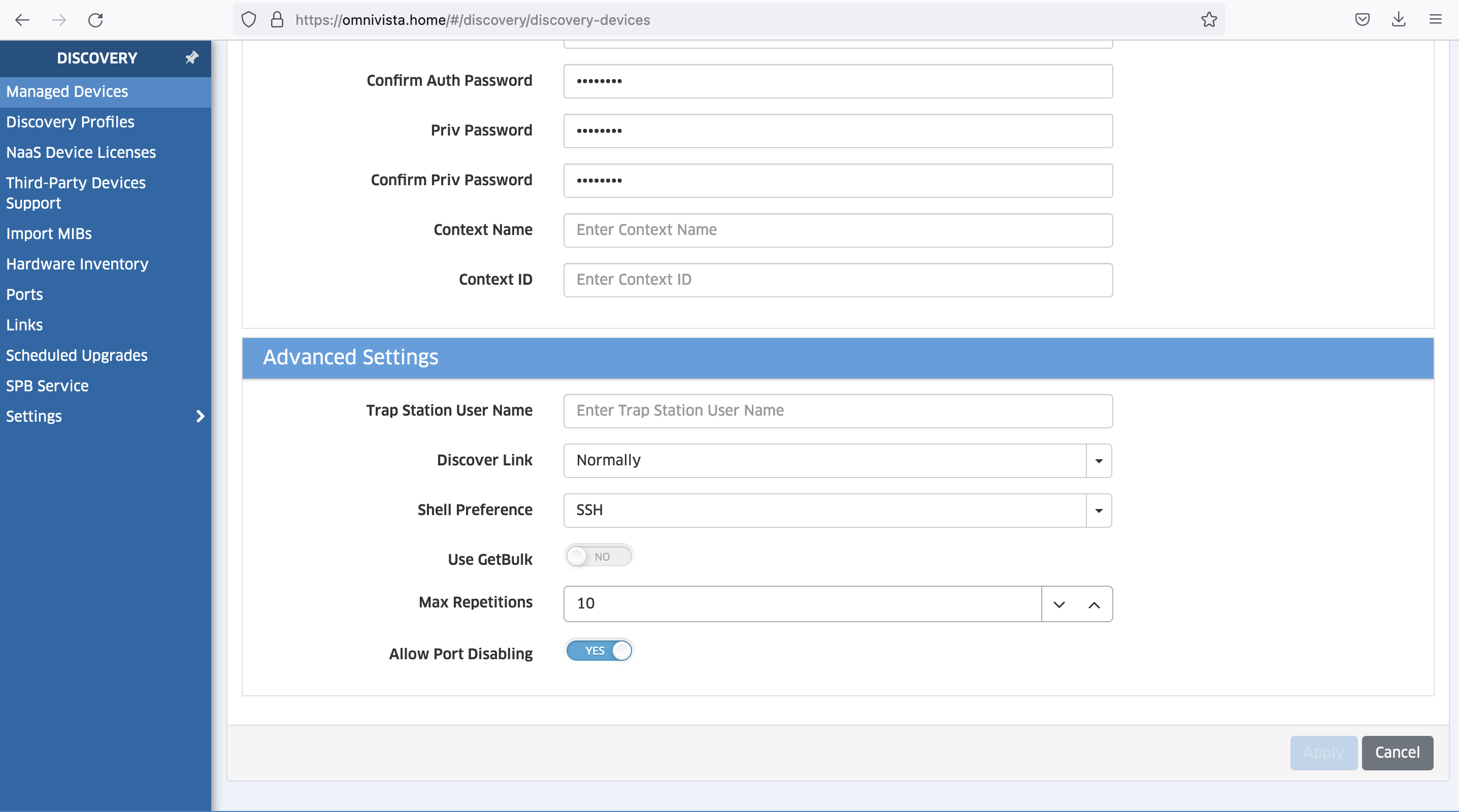

• Im „Device Manager“ muss bei Access Switches an denen Ports deaktiviert werden könnnen, die Einstellung „Allow Port Disabling“ aktiviert werden

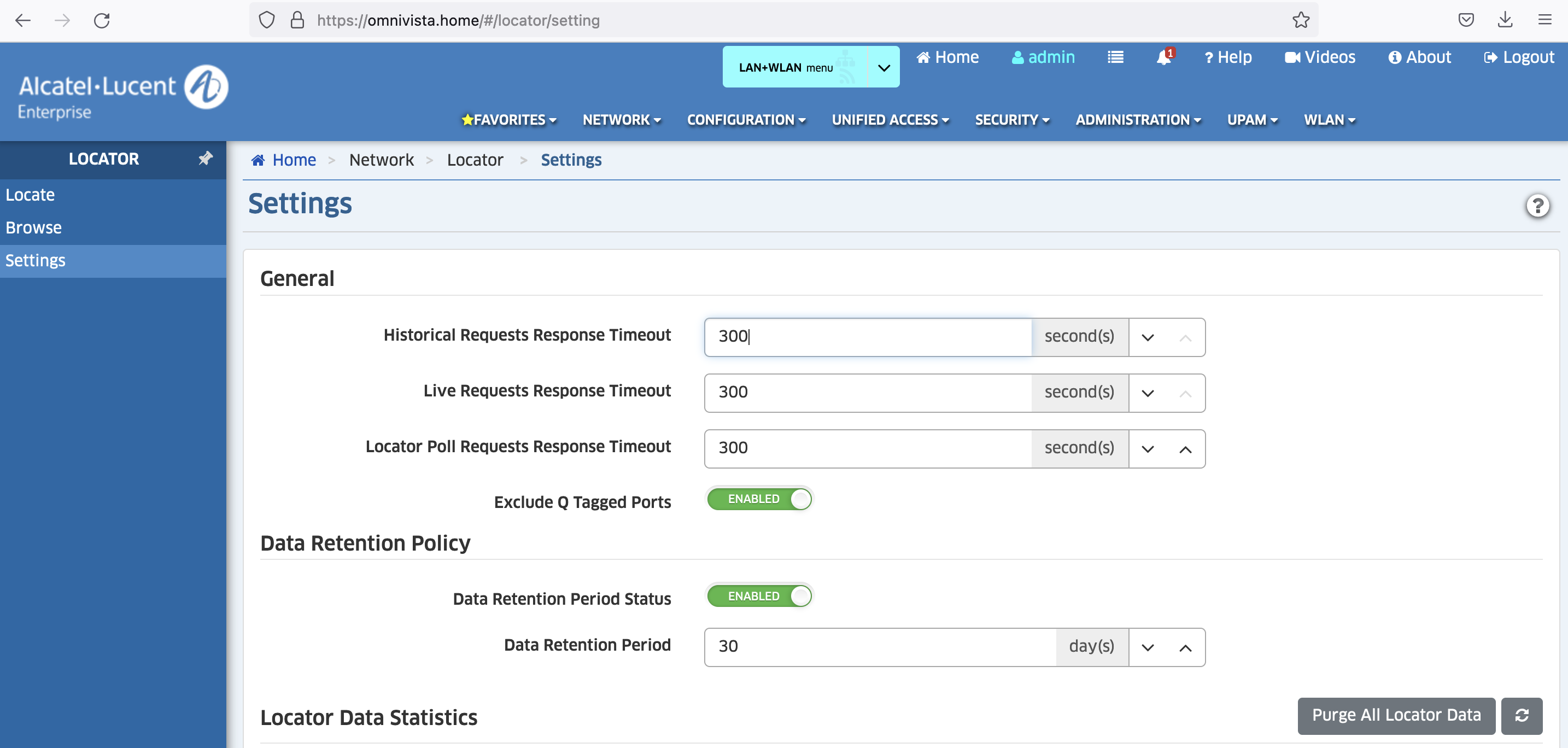

• Da für die Erkennung des Anschlusses der „Locator“ verwendet wird, empfehle ich „getaggte Ports“ von der Auflistung auszuschließen (Exclude Q Tagged Ports)

• Die Vorbereitungen sind nun abgeschlossen!

• OmniVista 2500: 192.168.2.15 (-n w.x.y.z - die IP Adresse von OmniVista 2500, Port 514 UDP)
• IP des Clients: 192.168.11.164 ( src= - dieser Client soll vom Netzwerk getrennt werden)
• „logger“ ist bei Debian Bullseye standardmäßig installiert

benny@tiger:~$ logger -n 192.168.2.15 -d device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=1.2.3.4 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=dropped proto=6

• Hat man keine Linux-VM/-Maschine zur Verfügung sondern macOS oder Windows10/11 (mit z.B. MobaXterm), kann das Kommando wie folgt verwendet werden

% echo device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=1.2.3.4 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=dropped proto=6 | nc -u 192.168.2.15 514

• Der Raspberry Pi mit IP-Adresse 192.168.11.164 ist am OS6465T-P12 Port 1/1/9 angeschlossen
• Die vorherigen Punkt genannte Log-Meldung wird gesendet

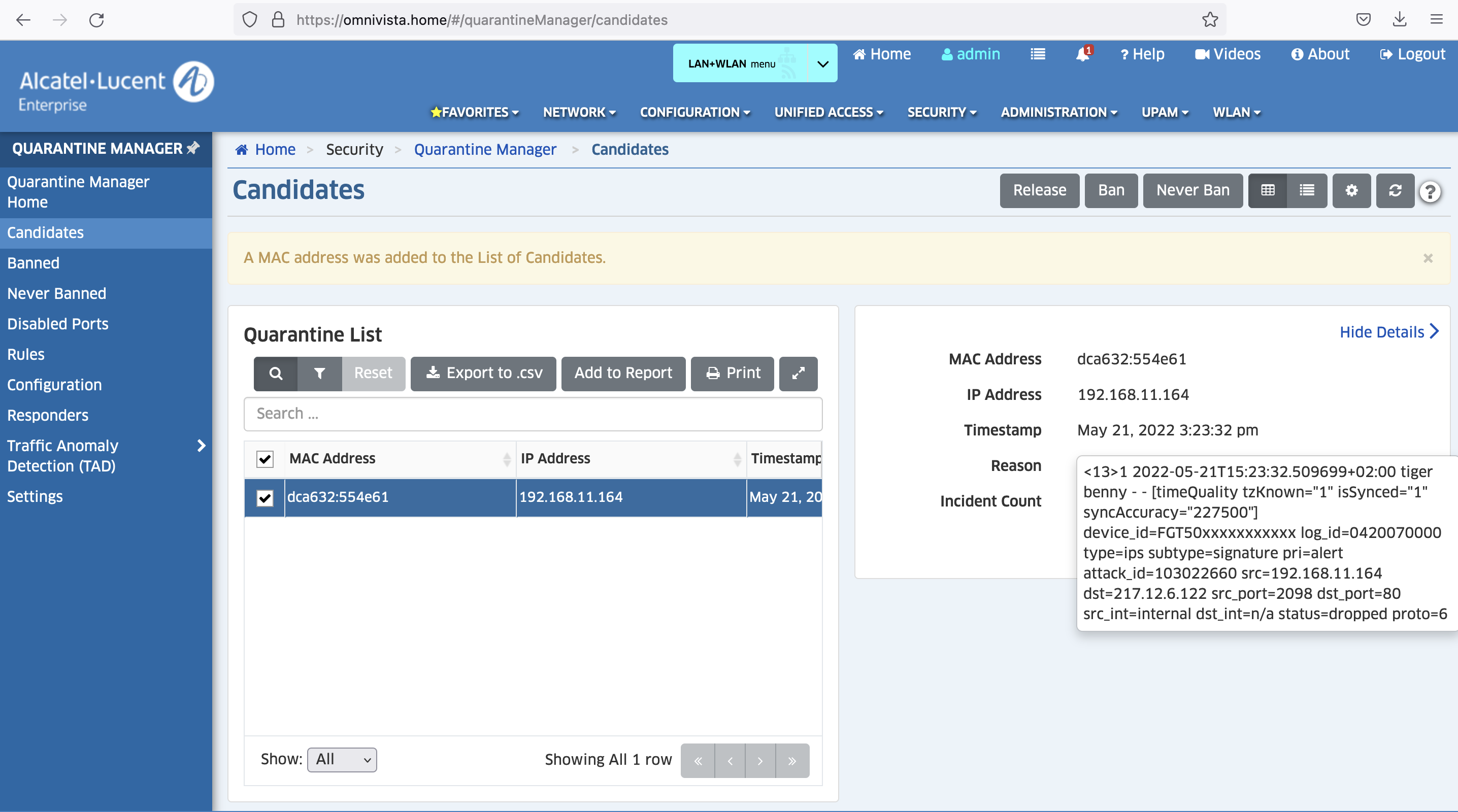

• Das Gerät wird nun in „Candidate List“ aufgeführt
• Der Administrator kann nun entscheiden, ob der Client aus dem Netzwerk ausgeschlossen werden soll

• Ich nehme an der Administrator hat sich für „Ban“ entschieden
• Das Gerät wird daraufhin vom Netzwerk getrennt und der Port deaktiviert

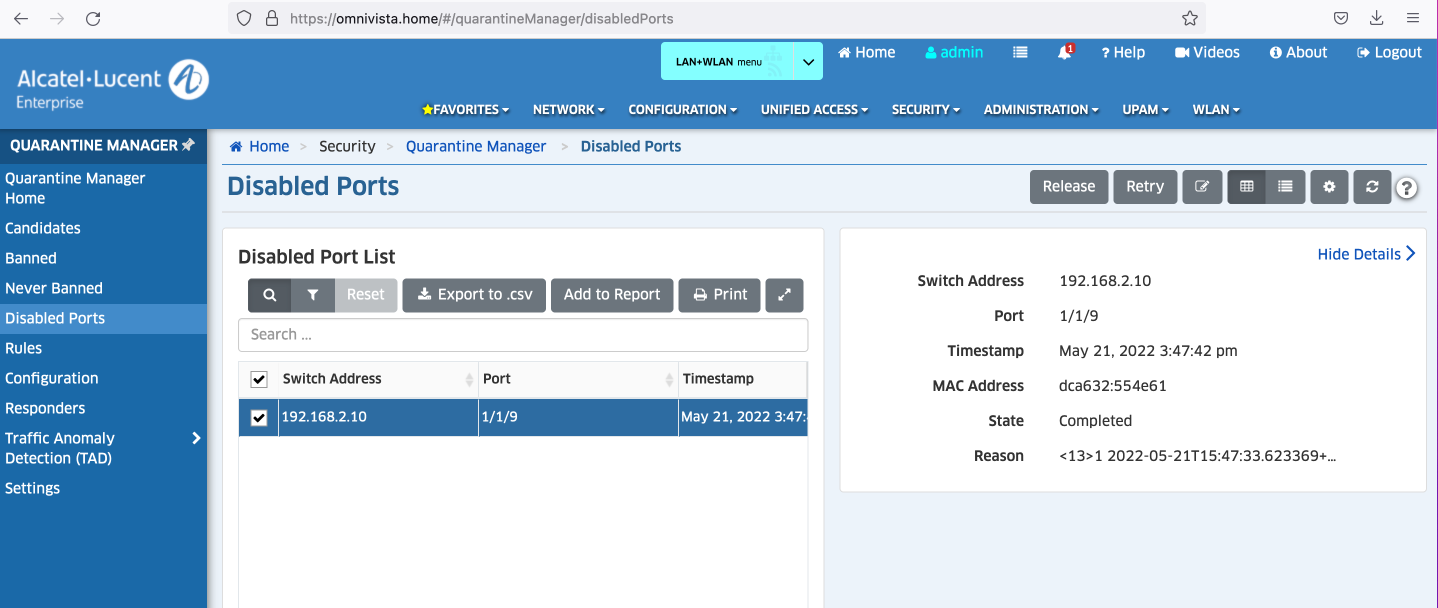

• Unter „Disabled Ports“ werden alle vom Quarantäne Manager deaktivierten Ports aufgeführt
• Mit einem Klick auf „Release“ kann ein Port wieder freigegeben werden

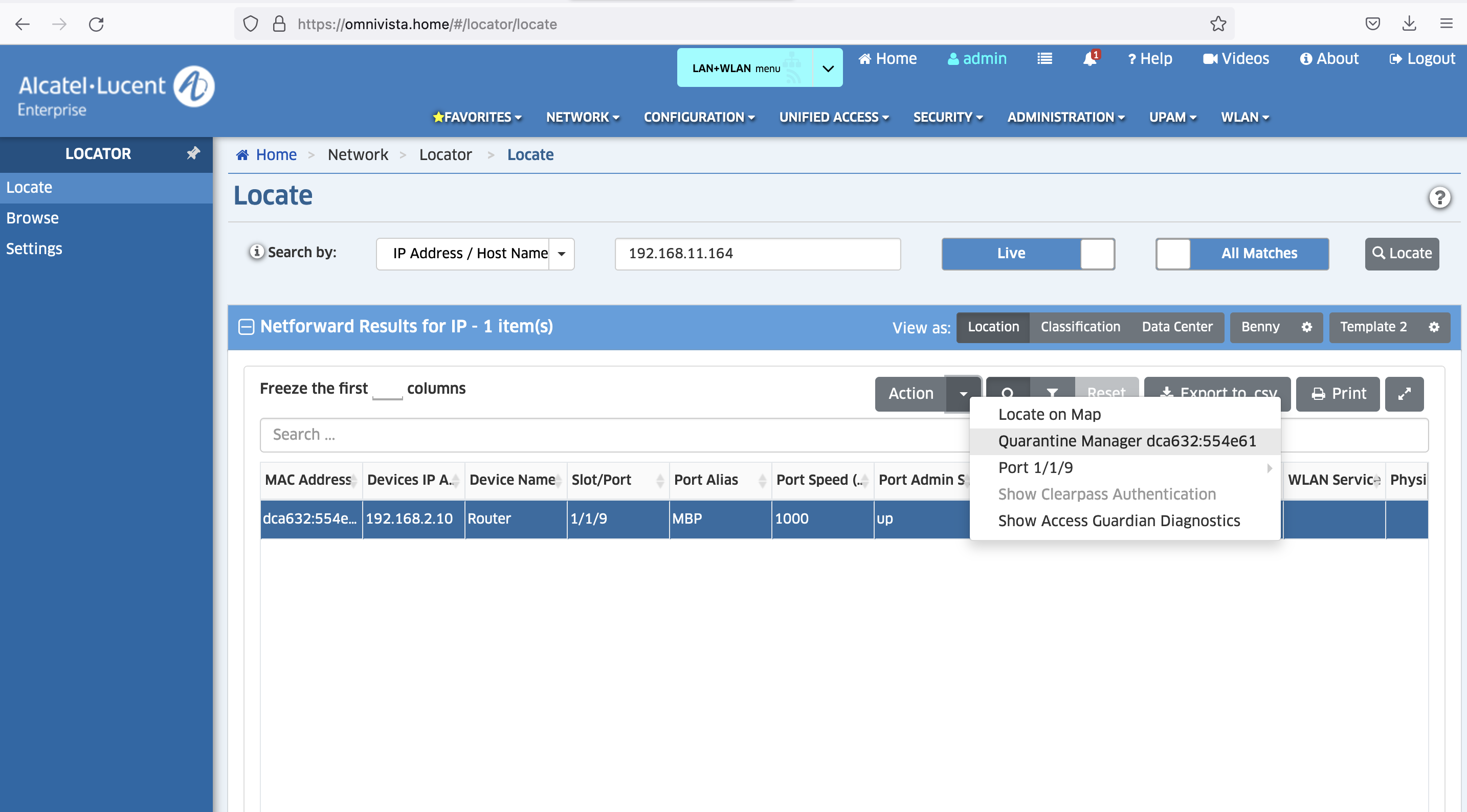

• Über den Locator ist es ebenfalls möglich ein Gerät zu sperren, dafür wählt man den Eintrag aus und hinterlegt einen Kommentar mit dem Grund

• Der Eintrag erscheint dann in der gleichen Liste und kann ebenfalls über „Release“ wieder freigegeben werden

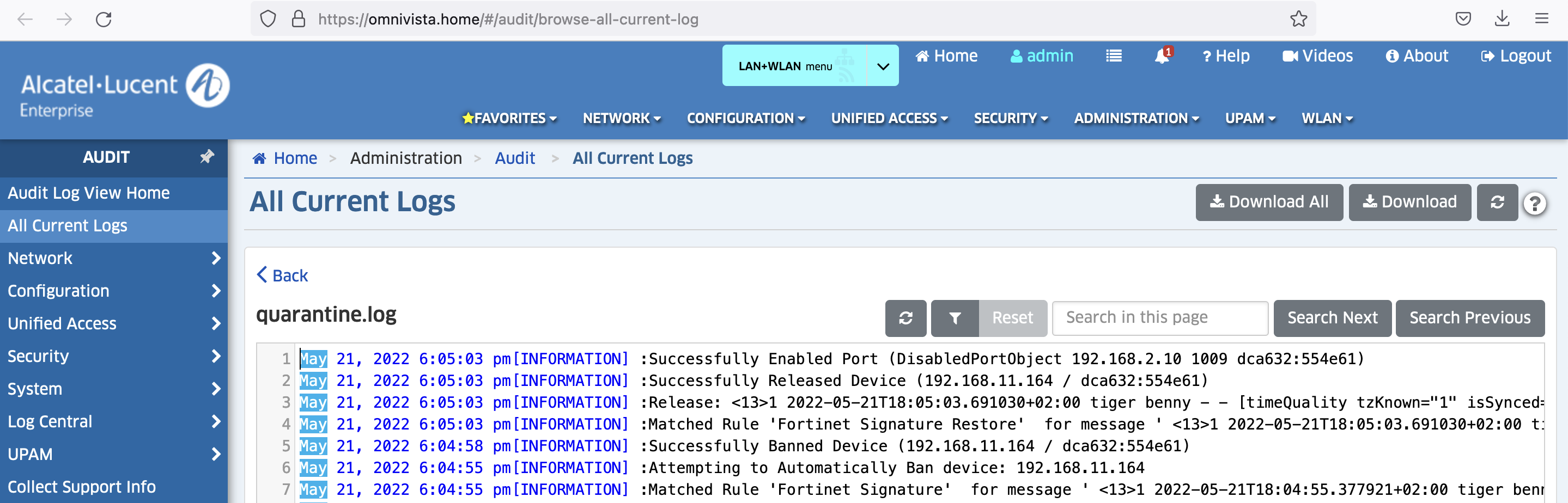

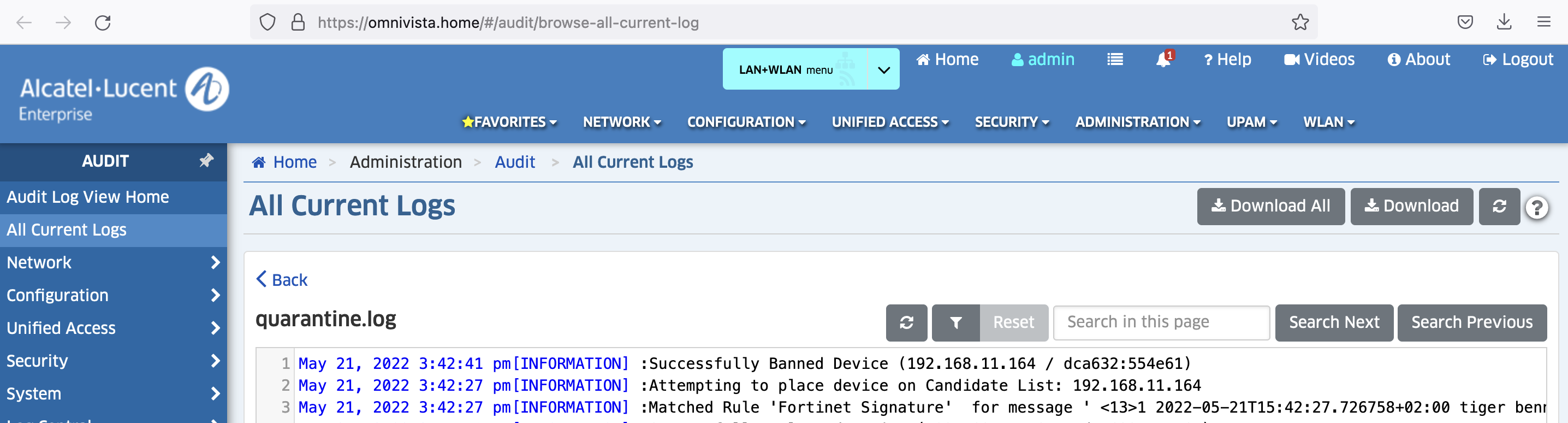

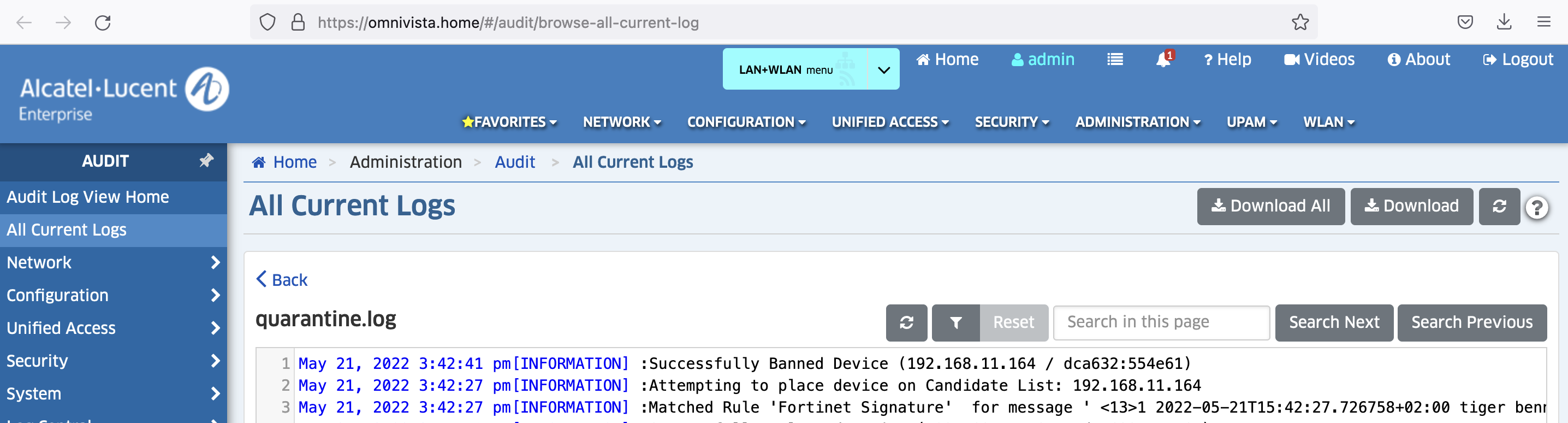

• Die Logs sind unter Administration → All Current Logs → quarantine.log zu finden

• Soll der manuelle Schritt über die „Candidates“ umgangen (automatisiert) werden, stellt man die Regel von „Candidate“ auf „Quarantine“ um
• Achtung: Ich empfehle die getroffenen Einstellungen gründlich zu testen, bevor man dies automatisch ausführen lässt!

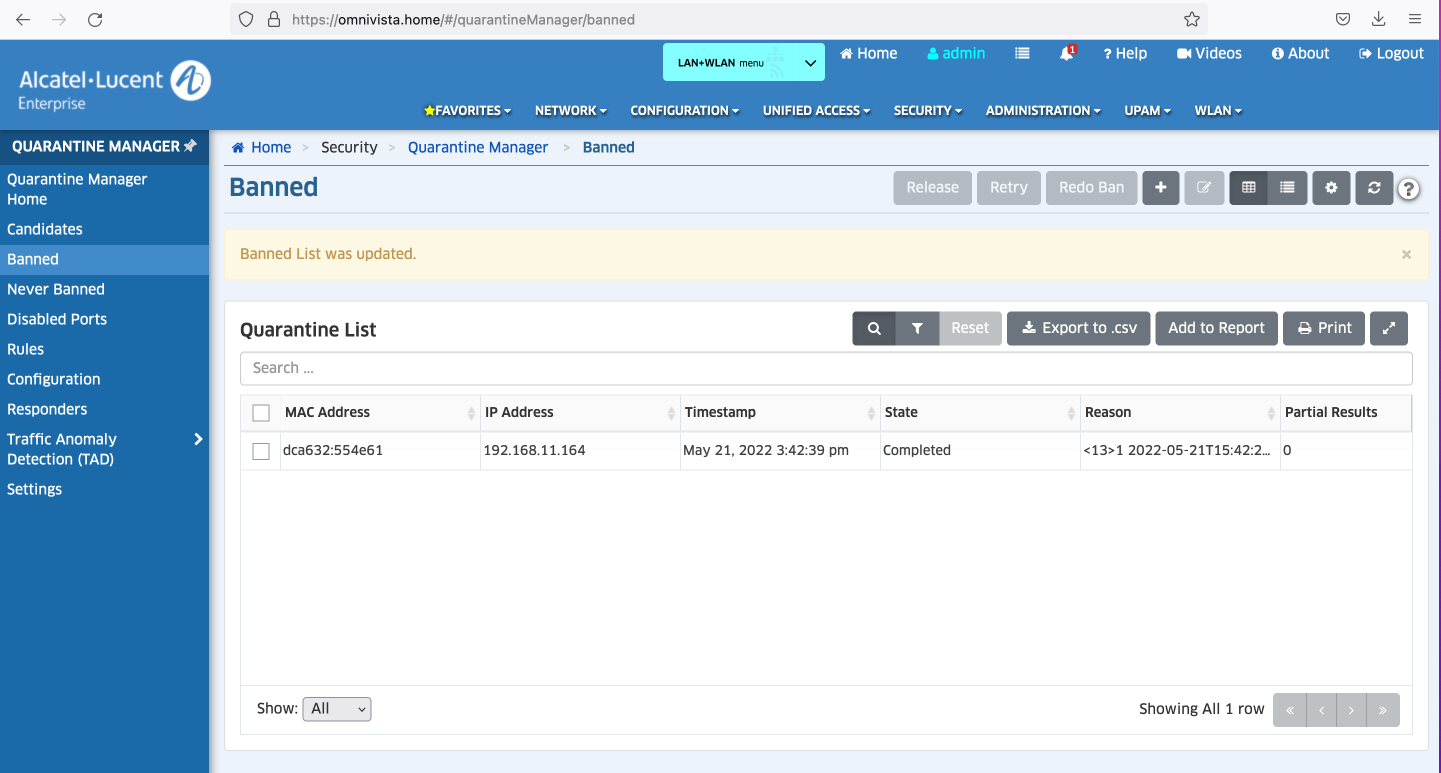

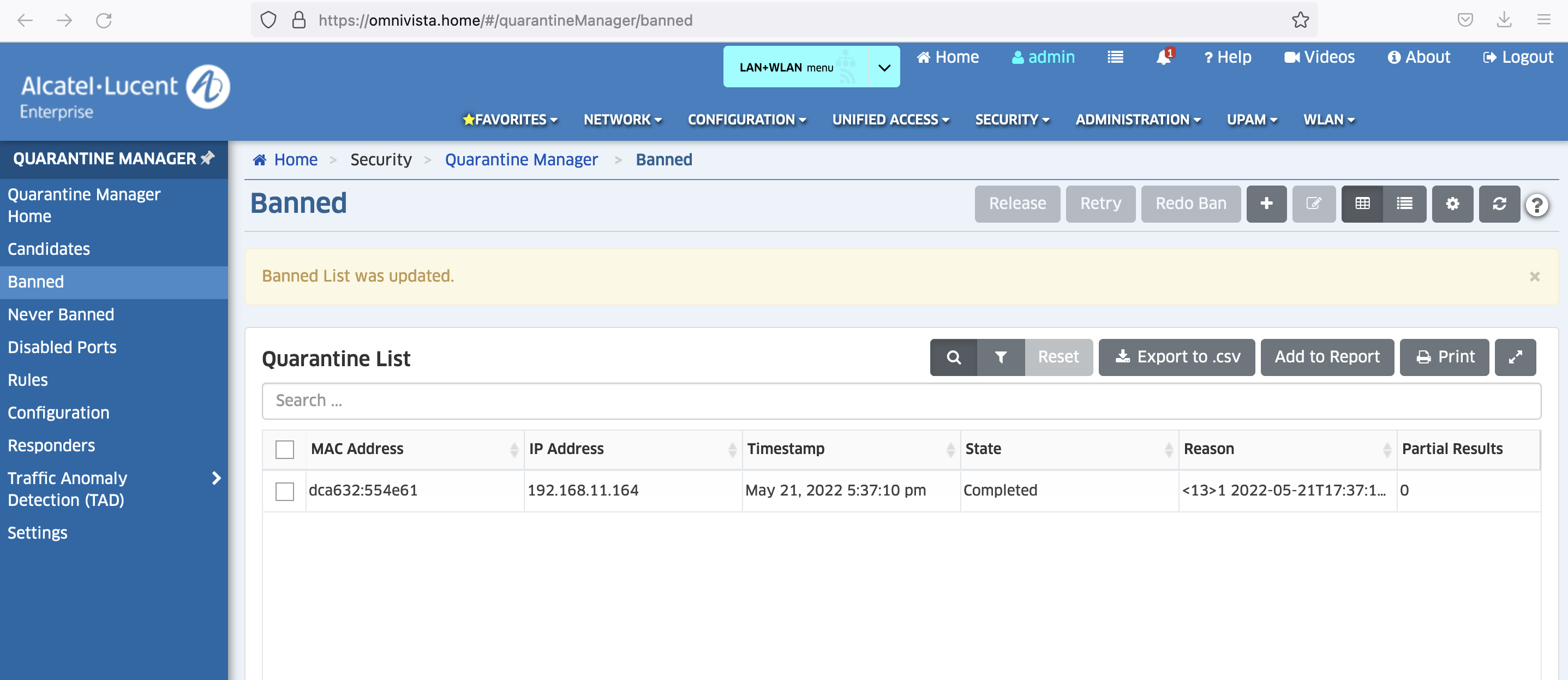

• In diesem Fall wurde der Client direkt in die „Banned“-Liste übernommen

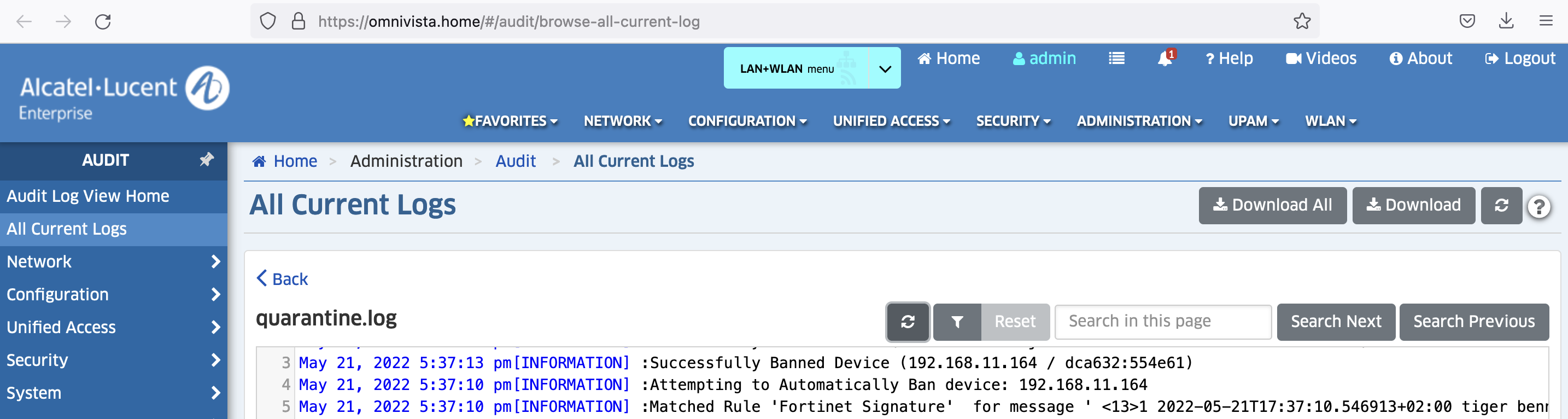

• Dies geht auch aus dem Eintrag im quarantine.log hervor

• Oft können/sollen Sperrungen automatisch freigegeben werden, wenn die verwendeten Tools dies ermöglichen
• In diesem Beispiel sperren wir einen Port und geben diesen bei einer „release“-Logmeldung (Annahme, wird vermutlich anders heißen - ich habe aber keine Fortinet Firewall zur Hand) wieder frei

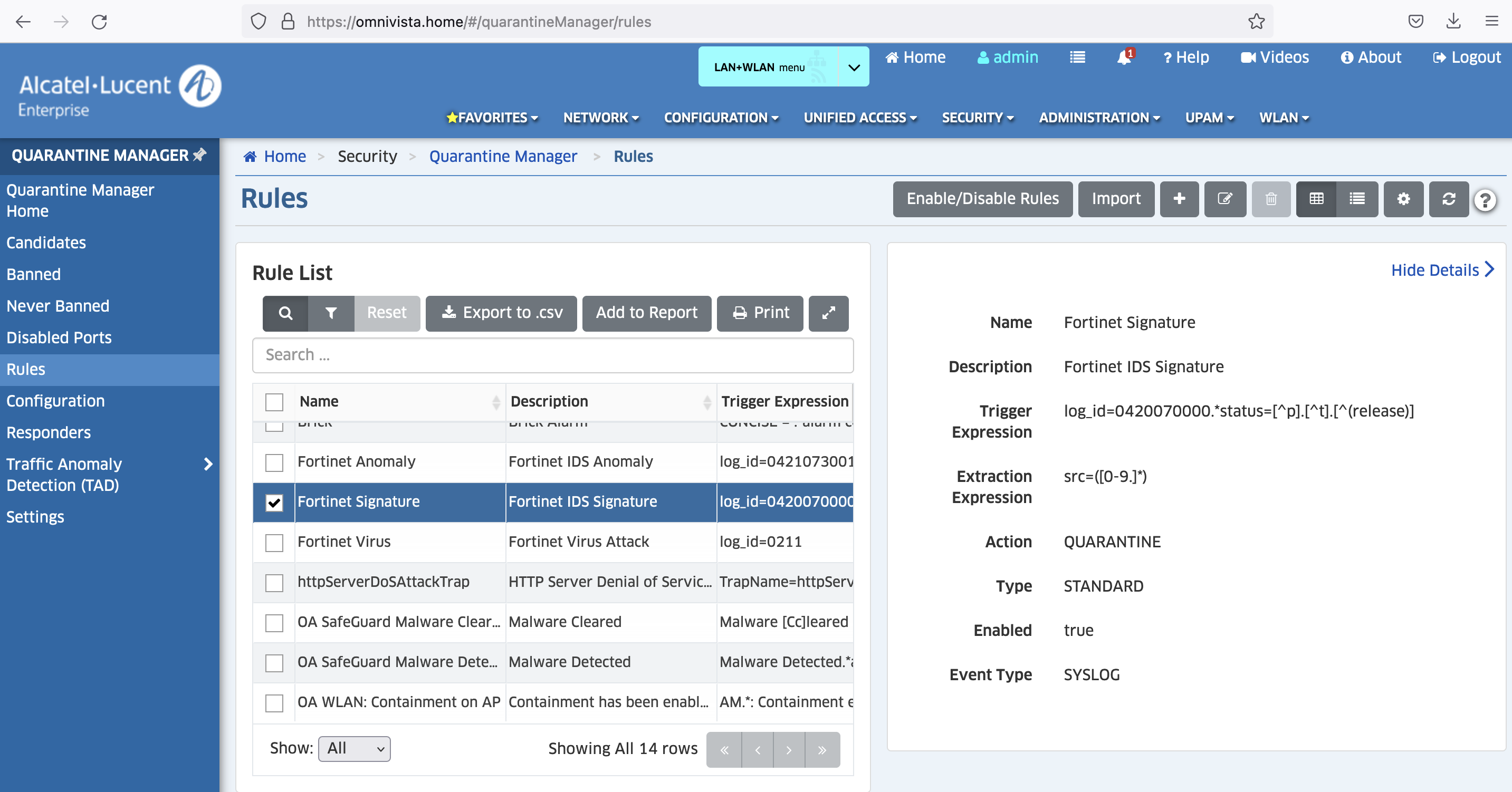

• Der reguläre Ausdruck für die Fortinet Signature wird wie folgt angepasst
• Der Eintrag steht außerdem auf „Quarantine“

log_id=0420070000.*status=[^p].[^t].[^(release)]

• Log-Meldung um den Port (automatisch) zu sperren

benny@tiger:~$ logger -n 192.168.2.15 -d device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=217.12.6.122 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=dropped proto=6

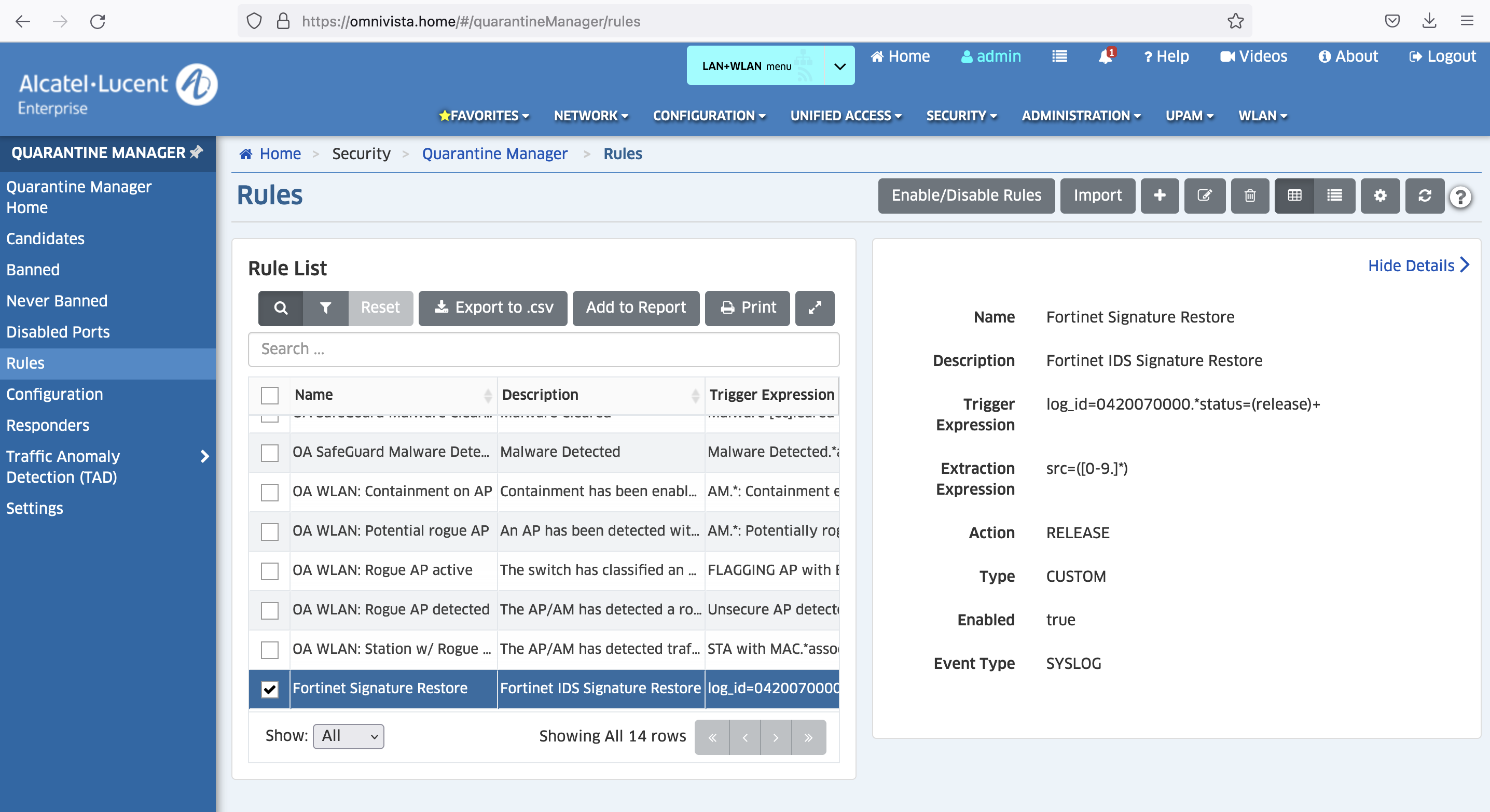

• Regel um den Sperrzustand wieder aufzuheben

Name: Fortinet Signature Restore
Description: Fortinet IDS Signature Restore
Trigger Expression: log_id=0420070000.*status=(release)+
Extraction Expression: src=([0-9.]*)
Action: RELEASE
Enabled: true
Event Type: SYSLOG

• Log-Meldung um den Port freizugeben

benny@tiger:~$ logger -n 192.168.2.15 -d device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=217.12.6.122 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=release proto=6

• Hat man keine Linux-VM/-Maschine zur Verfügung sondern macOS oder Windows10/11 (mit z.B. MobaXterm), kann das Kommando wie folgt verwendet werden

% echo device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=1.2.3.4 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=released proto=6 | nc -u 192.168.2.15 514

• Im quarantine.log kann man folgenden Vorgang beobachten

Es ist möglich Responder einzurichten die bei Events eine Benachrichtung senden.

• Konfiguration für die eMail

OmniVista AI/ML disconnected a malicious network device!

Action - The action being taken, a ban or a release.
Banned

Reason - The Reason field from the QM object.
<13>1 2022-05-22T17:33:28.004235+02:00 tiger benny - - [timeQuality tzKnown="1" isSynced="1" syncAccuracy="215500"] device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=217.12.6.122 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=dropped proto=6

MacAddress - The MAC address of the device being banned or release.
dca632:554e61

IpAddress - The IP address of the device being banned or release. If the IP address is unknown it will be displayed as 0.0.0.0
192.168.11.164

VlanName - The name of the VLAN that the device was banned to or released from:
Quarantined

MacGroupName - The MAC group that the device was banned to or released from:
Quarantined

Details - Contains a message with the Action, Mac, IP address, Vlan, and MacGroupName:
Device dca632:554e61 (192.168.11.164) was Banned using the Quarantined VLAN at 5/22/22 5:33 PM.  The device was Banned because <13>1 2022-05-22T17:33:28.004235+02:00 tiger benny - - [timeQuality tzKnown="1" isSynced="1" syncAccuracy="215500"] device_id=FGT50xxxxxxxxxxx log_id=0420070000 type=ips subtype=signature pri=alert attack_id=103022660 src=192.168.11.164 dst=217.12.6.122 src_port=2098 dst_port=80 src_int=internal dst_int=n/a status=dropped proto=6
