Grundeinrichtung des AP1101 und OmniSwitch

Hier werden typische Einrichtungsvorgänge beschrieben.

Ersteinrichtung des AP1101

Bitte sicherstellen dass für den Betrieb des AP1101 mindestens das AOS-WNG mit Version >= 2.1.0.78 verwendet wird. Nach dem Update auf dieses Release muss die Konfiguration gesichert und ein „Factory Reset“ durchgeführt werden. Wahlweise kann danach die gesicherte Konfiguration wieder eingespielt werden (siehe Release Notes für weitere Details).

Prüfen ob der AP für die Einrichtung bereit ist

Ein noch nicht konfigurierter AP1101 leuchtet nach der Inbetriebnahme an einem PoE-Port mit einer grünen LED auf.

Sollte die LED in blau leuchten, dann ist der AP1101 bereits konfiguriert (wahlweise auf Werkseinstellungen zurücksetzen).

Prüfen mit welchem AP1101 man sich verbindet

Sollten mehrere AP1101 angeschlossen sein, dann kann es hilfreich sein zu wissen auf welches Gerät man sich verbinden will. Dies kann einfach Anhand des Aufklebers auf der Rückseite, der die MAC-Adresse des Geräts beinhaltet, herausgefunden werden.

Verbindung mit der SSID für die Ersteinrichtung

Es wird zur Ersteinrichtung eine zur MAC-Adresse auf der RJ-45 Schnittstelle passende (letzte vier Stellen), unverschlüsselte SSID ausgestrahlt (:18:E0, also „mywifi-18e0“).

IP des AP1101 ermitteln

Am einfachsten geht dies am DHCP-Server (z.B. Fritzbox, OmniPCX Office oder OmniSwitch), folgend die Ausgabe für den OmniSwitch mit DHCP-Server. Wir halten hier Ausschau nach der MAC-Adresse die wir vorher auf dem Label gesehen haben.

OS6450-P10-> show dhcp-server leases

Total leases: 27

IP Address        MAC address        Lease Granted         Lease Expiry          Type
-----------------+------------------+---------------------+---------------------+-----------
192.168.10.10     34:e7:0b:00:18:e0  DEC 31 02:19:34 2000  DEC 31 10:39:34 2000  DYNAMIC
...

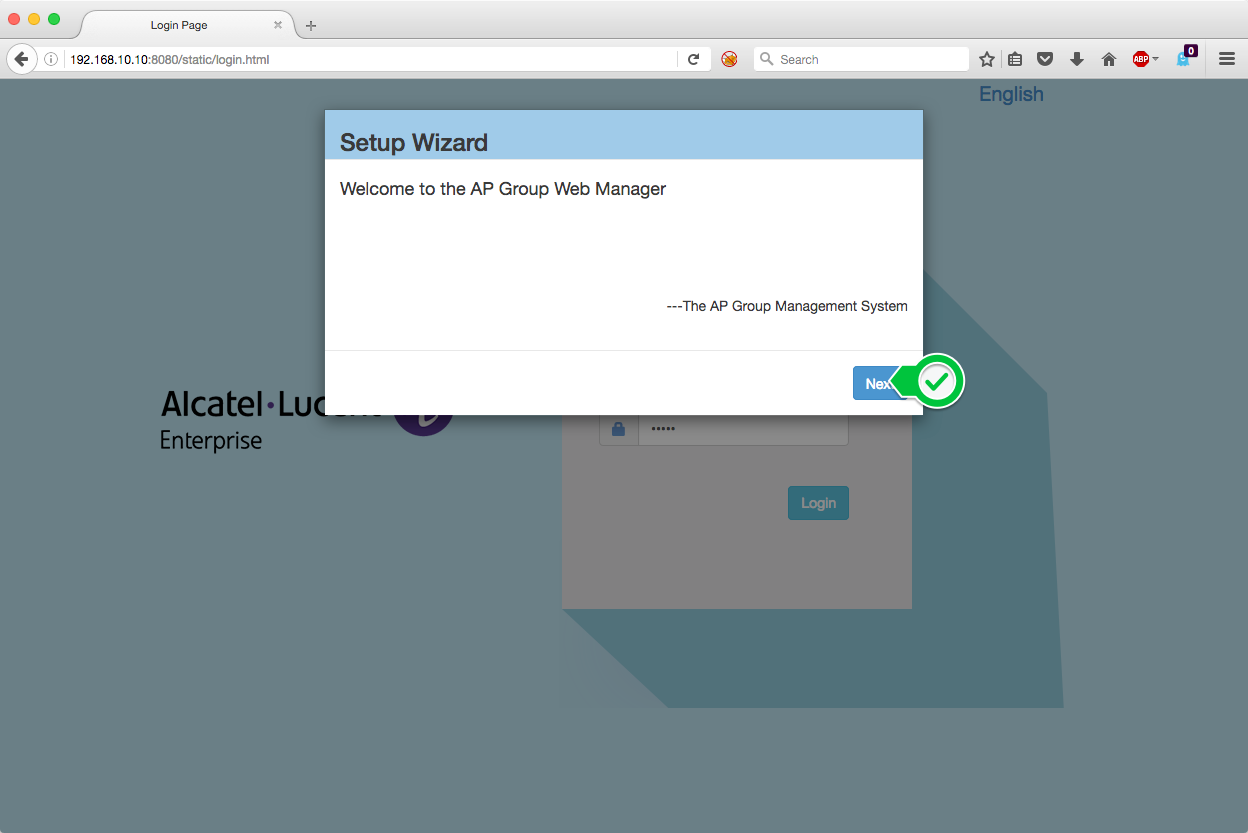

Wir rufen also http://192.168.10.10:8080 in unserem Browser auf. Sollte das Netzwerk über keinen DHCP-Server verfügen der dem AP1101 eine IP-Adresse liefert, dann wird standardmäßig die IP 192.168.1.254 verwendet.

Einrichtung der ersten SSID

Basiskonfiguration des DHCPD im OmniSwitch (z.B. 6350/6450)

Es ist sehr wichtig diese Werte vollständig einzutragen. Einige Endgeräte akzeptieren unter Umständen sonst das Standardgateway nicht, obwohl sie dieses anzeigen!

subnet 192.168.12.0 netmask 255.255.255.0
{
        dynamic-dhcp range 192.168.12.10 192.168.12.254
        {
                option subnet-mask 255.255.255.0;
                option broadcast-address 192.168.12.255;
                option routers 192.168.12.1;
                option dhcp-lease-time 30000;
                option domain-name-servers 8.8.8.8;
                option domain-name "testlab";
        }
}
